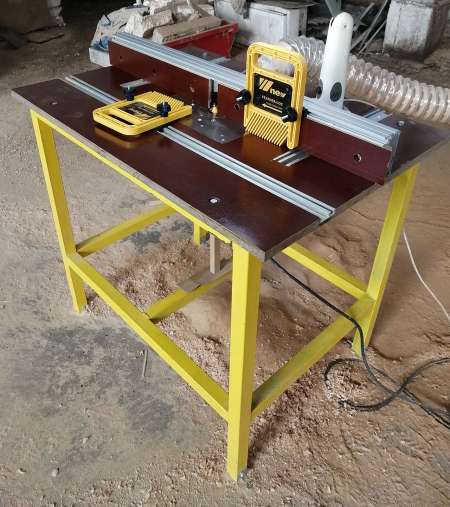

Фрезерный станок по дереву своими руками

Фрезерный станок по дереву своими рукамиФрезерный станок по дереву своими руками

Статья для тех, кто хочет самостоятельно изготовить и собрать настольный фрезерный станок по дереву для столярной или домашней мастерской. Здесь рассмотрены технические (конструкционные, технологические) вопросы, а также вопросы логистики. На собственном примере разберём, с чего начать и что делать. При проектировании станка учитывалось одно важное обстоятельство — как при минимальных затратах сделать качественное и долговечное столярное оборудование. В качестве рабочего агрегата использовался погружной фрезер CMT™ 7E.

Материалы и критерии выбора

Подстолье

Подстолье изготовлено из трубы профильной 40×40×3 мм, детали сварены между собой.

  • 860 мм — 4 шт. (ножки);
  • 820 мм — 4 шт. (перекладины);
  • 570 мм — 5 шт. (перекладины).

Сварную конструкцию необходимо покрасить защитным слоем грунта и (или) краски — это продлит срок службы и защитит от коррозии.

Столешница

Лучший вариант — текстолит марки ПТ толщиной 20 мм, размер 1030×1030 мм. Это экономичный и прочный материал, подходящий для фрезерного стола.

Возможен вариант из ламинированной берёзовой фанеры толщиной 24–27 мм, но тогда придётся покупать целый лист (2440×1220 мм). Имеет смысл проработать вариант изготовления подстолья из этой же фанеры.

Не рекомендуется: ламинированная ДСП и ламинированный МДФ. Эти материалы аморфны, не обладают необходимой прочностью и могут прогнуться под весом и вибрацией фрезера, особенно при повышенной влажности.
Подстолье из профильной трубы 40×40×3 мм
Чертёж столешницы из текстолита ПТ толщиной 20 мм
Трёхмерная модель столешницы для настольного фрезерного станка по дереву

Пошаговая сборка столешницы

  1. На форматно-раскроечном станке отрезать заготовку для столешницы размером 1020×700 мм. Важно: текстолит — твёрдый материал, он быстро притупляет режущий инструмент, поэтому используйте диски/фрезы по твёрдым материалам.
  2. Профрезеровать пазы под установочную пластину, профили для крепления параллельного упора и профиль для прижимов; рассверлить отверстия под крепления с подстольем. Для этих операций применялся фрезерный станок с ЧПУ Beaver 9A. Критично: профрезеруйте пазы с заданной точностью, чтобы все детали встали вровень с верхней плоскостью столешницы.
  3. Закрепить столешницу на подстолье при помощи болтов М8×70, гаек М8 и шайб 8, заранее наметив по месту в подстолье и просверлив отверстия Ø8 мм.

Профили и крепления: прижимы и параллельный упор

Для прижимов и крепления параллельного упора использован профиль алюминиевый ALU-track 2 со сдвоенными пазами (альтернатива — профиль-шина с двумя пазами TR045, сечение 45,6×12,5 мм):

  • 444 мм — 2 шт.;
  • 1020 мм — 1 шт.

Алюминиевый профиль закрепить в пазах при помощи шурупов Ø3,5×20 мм; дополнительно можно использовать клей типа эпоксидная смола.

Профиль алюминиевый ALU-track 2
Алюминиевая профиль-шина T-track
Стол для фрезерного станка с установленными направляющими и параллельным упором
Чертёж накладки к параллельному упору (правая); левая накладка — зеркальное отображение
Настольный фрезерный станок по дереву

Сборка подвижного параллельного упора

  • алюминиевая профиль-шина T-track, сечение 100×53,5 мм, длина 1000 мм — 1 шт.;
  • заглушки для профиля T-track — 1 пара (2 шт.);
  • ползун регулируемый из алюминиевого профиля ALU-track, 19,3 мм, длина 300 мм — 2 шт.;
  • уголок для крепления параллельного упора — 2 шт.;
  • стружкоотвод — 1 шт.;
  • резьбовая шпилька М8×25 с квадратной гайкой — 8 шт.;
  • гайка М8 — 8 шт.;
  • ручка звездообразная М8 — 2 шт.;
  • болт специальный М8×30 мм в профиль — 2 шт.;
  • болт с внутренним шестигранником DIN 912 M6×12 мм — 4 шт.;
  • винт М5×30 мм с потайной головкой — 4 шт.;
  • гайка М5 — 4 шт.;
  • шайба — 4 шт.;
  • шуруп Ø3,5×20 мм — 8 шт.

Установка подвижного параллельного упора:

  1. Фрезеруется полукруглое отверстие в алюминиевой профиль-шине T-track. Важно не повредить внутреннюю горизонтальную перегородку профиля.
  2. Торцы профиля закрываются заглушками при помощи шурупов Ø3,5×20 мм.
  3. Вставить регулируемые ползуны ALU-track в соответствующие пазы профилей ALU-track 2.
  4. Установить резьбовые шпильки М8×25 с квадратными гайками (8 шт.) в алюминиевую профиль-шину с задней стороны.
  5. Установить специальный болт М8×30 мм (2 шт.) в алюминиевый профиль ALU-track 2 в соответствующие пазы.
  6. Наживить специальный болт и закрепить резьбовыми шпильками и гайками стальной уголок для крепления параллельного упора.
  7. Закрепить уголок болтом с внутренним шестигранником DIN 912 M6×12 мм. Для удобства сборки установить пластину для фрезера в паз и закрепить её винтом М5×30 (min 25) мм с потайной головкой, гайкой М5 и шайбой 5 (4 комплекта). Выровнять упор по меткам на пластине, наметить, рассверлить и нарезать резьбу М6 в алюминиевом ползуне. Окончательно закрепить вторыми болтами.
  8. Наживить на специальный болт ручки звездообразные М8.
  9. Закрепить стружкоотвод с задней стороны упора с помощью резьбовых шпилек М8×25 с квадратными гайками (2 шт.) и обычных гаек М8.
Обязательно соблюдайте эту последовательность действий для точного позиционирования параллельного упора относительно столешницы и установочной пластины. В противном случае упор может неправильно функционировать.

Безопасность, частые ошибки и чек-лист

Меры безопасности

  • При сварке: защитные очки/маска, перчатки, спецодежда, вентиляция.
  • При фрезеровке: защитные очки, респиратор, защита слуха, перчатки без свисающих элементов.
  • Электробезопасность: исправный удлинитель, заземление, УЗО, проверка кабеля фрезера.

Частые ошибки

  • Перегрев текстолита при резке — ведёт к расслоению. Используйте диски по твёрдым материалам, не давите сильно.
  • Неправильная последовательность сборки упора — приводит к люфту и неточности. Следуйте шагам строго по порядку.
  • Экономия на крепеже — саморезы вместо болтов. Для вибрационной нагрузки используйте болты и гайки с шайбами.

Чек‑лист перед первым запуском

Отметьте пункты по мере проверки — это поможет избежать ошибок при первом пуске станка.

Вопросы и ответы

Сколько времени занимает сборка?

При наличии всех материалов и инструментов — 2–3 полных рабочих дня: 1 день на сварку и подготовку каркаса, 1 день на раскрой и фрезеровку столешницы, 1 день на монтаж профилей, упора и финальную подгонку.

Нужен ли опыт сварки?

Желателен, но не обязателен. Если опыта нет, можно заказать резку и прихватку в мастерской, а окончательную сварку делать под контролем сварщика. Альтернатива: болтовое соединение на уголках (но это снижает жёсткость конструкции).

Можно ли собрать без ЧПУ?

Да. Пазы фрезеруют ручным фрезером с копировальной втулкой и шаблоном из фанеры 12–15 мм. Допуски нужно закладывать +1–2 мм на подгонку. Точность ниже, чем на ЧПУ, но для бытового станка вполне достаточна.

Какой класс прочности крепежа выбрать?

Для вибрационной нагрузки рекомендуются болты класса прочности 8.8 и выше, гайки — самоконтрящиеся или с шайбами Гровера. Это критично для соединений столешницы с подстольем и крепления упора.

Обслуживание и продление срока службы станка

Чтобы станок служил долго и сохранял точность, соблюдайте простые правила:

  • После каждой работы удаляйте стружку из пазов профилей щёткой и продувкой — пыль и опилки вызывают заклинивание ползунов.
  • Раз в 3 месяца смазывайте резьбовые шпильки и ходовые винты консистентной смазкой (например, литол или аналог для металла).
  • Проверяйте затяжку болтов и гаек — вибрация постепенно ослабляет соединения.
  • Храните станок в сухом помещении с влажностью не выше 60% — это предотвратит коробление текстолита и коррозию металла.
  • Не допускайте попадания воды на столешницу и в пазы — текстолит не любит влагу, а металл быстро ржавеет.

Примечание: при интенсивной эксплуатации (более 4 часов в день) рекомендуется раз в полгода проводить полную ревизию всех подвижных узлов и при необходимости менять изношенные элементы.

Пошаговая инструкция: установка и проверка параллельного упора

Шаг 1. Фрезеровка полукруглого отверстия в профиле T-track

Профрезеруйте отверстие так, чтобы не повредить внутреннюю горизонтальную перегородку профиля. Используйте фрезу подходящего диаметра и делайте проходы по 2–3 мм, контролируя глубину.

Ручной фрезер с копировальной втулкой

Шаг 2. Установка заглушек

Закройте торцы профиля заглушками, закрепив их шурупами Ø3,5×20 мм. Убедитесь, что заглушки плотно прилегают и не выступают за плоскость профиля.

Шуруповёрт

Шаг 3. Вставка регулируемых ползунов

Вставьте регулируемые ползуны ALU-track в пазы профилей ALU-track 2. Проверьте ход ползунов — он должен быть плавным, без заеданий.

Набор шестигранных ключей

Шаг 4. Монтаж резьбовых шпилек и креплений

Установите резьбовые шпильки М8×25 с квадратными гайками в профиль с задней стороны. Закрепите уголок крепления, наживив болты и окончательно затянув соединения. Проверьте параллельность упора относительно края столешницы.

Гаечный ключ/головка 13 мм

Шаг 5. Финальная проверка и регулировка

Переместите упор по всей длине столешницы — ход должен быть равномерным. Проверьте отсутствие люфта в соединениях. При необходимости отрегулируйте прижимные винты ползунов. Сделайте пробный проход на обрезке материала для проверки точности.

Штангенциркуль, угольник, линейка
